| マッチングトランスボックス |
|
| |
| |
TRB-61Ⅱ/66Ⅱ
TRB－612/662 |
TRB-610 |
TRB-622 |
 |
 |
 |
中継現場に最適な
マッチングトランスボックスです。 |
民生用機器などの
不平衡出力を平衡出力にする為の
トランスボックスです。 |
電話回線を使用する
中継用トランスボックスです
（2回路） |
【仕様】
■TRB-61Ⅱ
| 最大入力レベル |
+15dBm（50Hz) |
| インピーダンス |
600Ω：10KΩ |
| 周波数特性 |
20Hz～20KHz±0.3dB以内 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:60×D:95×H:40 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| 重量 |
360g |
| 標準価格 |
\29,000-(税別) |
■TRB-66Ⅱ
| 最大入力レベル |
+15dBm（50Hz) |
| インピーダンス |
600Ω：600Ω |
| 周波数特性 |
20Hz～20KHz±0.3dB以内 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:60×D:95×H:40 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| 重量 |
360g |
| 標準価格 |
\29,000-(税別) |
■TRB-612
| 最大入力レベル |
+15dBm（50Hz) |
| インピーダンス |
600Ω：10KΩ×2 |
| 周波数特性 |
20Hz～20KHz±0.3dB以内 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:70×D:136×H:50 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| 重量 |
600g |
| 標準価格 |
\42,000-(税別) |
■TRB-662
| 最大入力レベル |
+15dBm（50Hz) |
| インピーダンス |
600Ω：600Ω×2 |
| 周波数特性 |
20Hz～20KHz±0.3dB以内 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:70×D:136×H:50 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| 重量 |
600g |
| 標準価格 |
\42,000-(税別) |
■TRB-610
| 最大入力レベル |
+15dBm（50Hz) |
| インピーダンス |
600Ω：10KΩ |
| 周波数特性 |
20Hz～20KHz±0.3dB以内 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:100×D:150×H:50 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| |
RCA |
| 重量 |
700g |
| 標準価格 |
\42,000-(税別) |

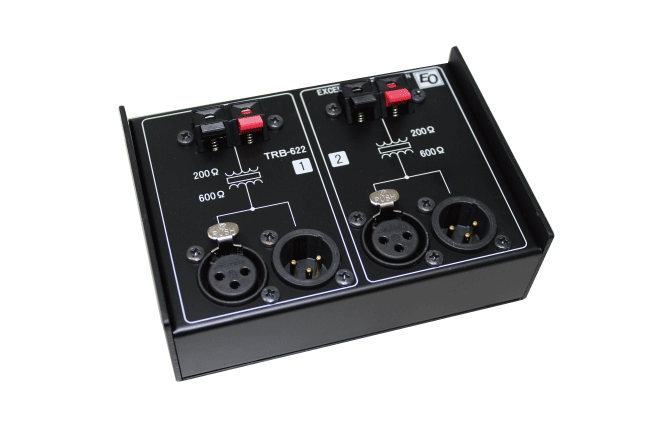

■TRB-622
| 最大入力レベル |
+10dBm（50Hz) +17dBm（100Hz) |
| インピーダンス |
600Ω：200Ω×2 |
| 周波数特性 |
30Hz～20KHz +0/-0.4 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:126.6×D89.5×H:42 |
| 入出力コネクター |
NC3FBH/NC3MBH(ノイトリック) |
| |
2Pプッシュ端子 |
| 重量 |
445g |
| 標準価格 |
\45,000-(税別) |
※特注でプッシュ端子が付いていないタイプも承ります
TRB-622b（600Ω：200Ω×2）
■TRB-2620
| 最大入力レベル |
+15dBm（50Hz) |
| インピーダンス |
600Ω：200Ω×2 |
| 周波数特性 |
20Hz～20KHz +0/-0.3 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:136×D70×H:50 |
| 入出力コネクター |
NC3FBH/NC3MBH(ノイトリック) |
| 重量 |
600ｇ |
| 標準価格 |
\50,000-(税別) |
|
|
| 分配トランスボックス |
|
| |
| |
|
| TRB-2 |
TRB-22 |
TRB-4 ※製造中止品 在庫１台あり |
 |
 |
 |
 |
 |
| 2入力2出力の分配トランスボックスです。 |
TRB-2をステレオ対応にした
2入力4出力の分配トランスボックスです。 |
ENG、中継、PA現場用に小型軽量に設計された
分配トランスボックスです。特にマイク分配に適しています。 |
【仕様】
■TRB-2
| 最大入力レベル |
+15dBm（50Hz) |
| 入出力インピーダンス |
600Ω |
| 周波数特性 |
20Hz～20KHz+0、-1.0 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:70×D:100×H:50 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| 重量 |
390g |
| 標準価格 |
\42,000-(税別) |
■TRB-22
| 最大入力レベル |
20dBm(50Hz) |
| 入力インピーダンス |
600Ω |
| 出力インピーダンス |
600Ω |
| 周波数特性 |
20Hz～20KHz±1.0dB以内 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:120×D:100×H:63 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| 重量 |
750g |
| 標準価格 |
\67,000-(税別) |
■TRB-4
| 最大入力レベル |
+24dBm（PAD ON時） |
| 入力インピーダンス |
600Ω |
| 出力インピーダンス |
600Ω |
| 周波数特性 |
20Hz～20KHz +0/-0.5 |
| 歪率 |
1％以下 |
| 外形寸法 |
W:120×D:100×H:60 |
| 入出力コネクター |
NC3FBH or NC3MBH(ノイトリック) |
| 重量 |
620g |
|
|
|
